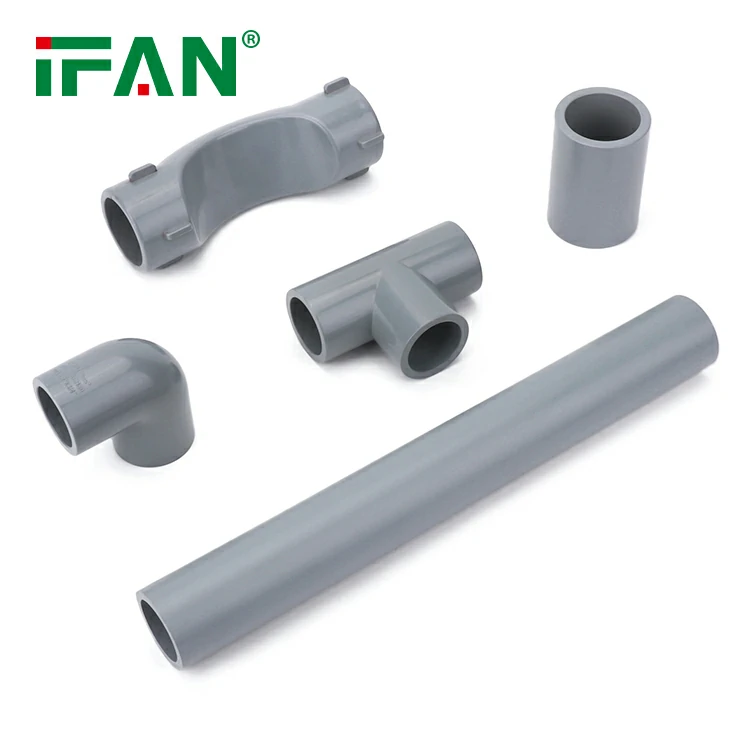

ASTM F439 SCH80 CPVC फिटिंग: लाभ, मानक और विशिष्टताएँ
एएसटीएम एफ439 एससीएच80 सीपीवीसी फिटिंग क्लोरीनयुक्त पॉलीविनाइल क्लोराइड (सीपीवीसी) पाइप फिटिंग हैं जो एएसटीएम एफ439-19 के अनुपालन में निर्मित होती हैं, जो अमेरिकन सोसाइटी फॉर टेस्टिंग एंड मैटेरियल्स (एएसटीएम) द्वारा विकसित एक मानक है। ये फिटिंग उच्च दबाव, संक्षारण प्रतिरोधी पाइपिंग सिस्टम के लिए डिज़ाइन की गई हैं, जिनका व्यापक रूप से औद्योगिक जल आपूर्ति, रासायनिक परिवहन और उच्च दबाव निर्माण पाइपलाइनों में उपयोग किया जाता है। नीचे उनके फायदे, मानकों और तकनीकी आवश्यकताओं का विस्तृत विवरण दिया गया है।
प्रमुख लाभ
>संक्षारण प्रतिरोध:एसिड, क्षार और लवण को सहन करता है, जिससे पाइपलाइन का जीवनकाल बढ़ता है।
>उच्च दबाव क्षमता:SCH80 डिज़ाइन ऊंचे दबाव के तहत संचालन को सक्षम बनाता है।
>तापीय स्थिरता:90 डिग्री से अधिक या उसके बराबर एचडीटी गर्म पानी या उच्च तापमान वाले द्रव परिवहन के लिए उपयुक्त है।
>स्थापना में आसानी:सॉल्वेंट सीमेंट वेल्डिंग से गर्म पिघलने या जटिल उपकरणों की आवश्यकता समाप्त हो जाती है, जिससे श्रम लागत कम हो जाती है।
| आकार | एम/बैग | सीटीएन आकार (सेमी) |
| L1/2 | 500 | 0.041 |
| L3/4 | 270 | 0.041 |
| L1 | 160 | 0.041 |
| L1-1/4 | 99 | 0.041 |
| L1-1/2 | 72 | 0.041 |
| L2 | 41 | 0.041 |
| L2-1/2 | 36 | 0.057 |
| L3 | 15 | 0.041 |
| L4 | 12 | 0.061 |
मानक पृष्ठभूमि और मुख्य उद्देश्य
* एएसटीएम एफ439 की उत्पत्ति और अद्यतन
पहली बार 1974 में प्रकाशित, ASTM F439 को आखिरी बार 2019 (F439-19) में संशोधित किया गया था, जो CPVC फिटिंग निर्माण में नवीनतम प्रगति को दर्शाता है।
मानक ASME/ANSI शेड्यूल 80 (SCH80) दीवार की मोटाई के अनुरूप है, जो मजबूती और स्थायित्व के लिए अंतरराष्ट्रीय स्तर पर मान्यता प्राप्त बेंचमार्क के रूप में कार्य करता है।
*SCH80 का तकनीकी महत्व
SCH80 SCH40 की तुलना में एक मोटी दीवार को दर्शाता है, जो उच्च दबाव प्रतिरोध को सक्षम करता है। उदाहरण के लिए:
8-इंच SCH80 CPVC पाइप की दीवार की मोटाई 0.500 इंच है, जबकि SCH40 में समान आकार 0.322 इंच है।
यह डिज़ाइन उच्च दबाव वाले वातावरण में बेहतर सुरक्षा सुनिश्चित करता है।
विनिर्माण प्रक्रियाएँ
>ढाला फिटिंग:इंजेक्शन मोल्डिंग के माध्यम से उत्पादित, आयामी सटीकता और आकार विनिर्देशों के साथ पूर्ण अनुपालन सुनिश्चित करना।
>मशीनीकृत फिटिंग:जटिल ज्यामिति के लिए उपयुक्त, D1784 के अनुरूप सामग्रियों का उपयोग करके निकाले गए रिक्त स्थान से निर्मित।
>वेल्डेड फिटिंग:प्रक्रिया प्रेरित दोषों से बचने के लिए इस मानक से बाहर रखा गया है (उदाहरण के लिए, बट{{2}वेल्डेड या सॉकेट{3}}वेल्डेड फिटिंग)।
आयामी सहनशीलता
>दीवार की मोटाई:फिटिंग की न्यूनतम दीवार की मोटाई संबंधित SCH80 पाइप की न्यूनतम दीवार की मोटाई का 125% होनी चाहिए, सॉकेट की दीवारें कम से कम पाइप की न्यूनतम मोटाई के बराबर होनी चाहिए।
>उदाहरण:4 इंच की फिटिंग के लिए न्यूनतम दीवार मोटाई 0.337 इंच की आवश्यकता होती है।
>भीतरी व्यास गणना:न्यूनतम बाहरी व्यास - (2 × अधिकतम दीवार मोटाई)=न्यूनतम आंतरिक व्यास, सुचारू द्रव प्रवाह सुनिश्चित करना।
>थ्रेड विशिष्टताएँ:सभी पतले पाइप धागों को एएसटीएम एफ1498 का अनुपालन करना होगा और रिसाव रोधी सीलिंग के लिए गेज निरीक्षण पास करना होगा।
